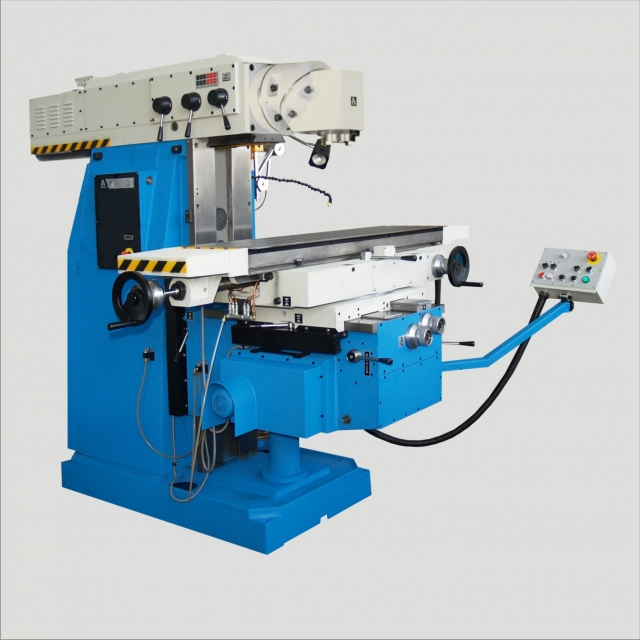

FV 361
Производитель:
Арсенал АД
Таблица характеристик станка FV 361
|
Наименование параметра |
ед. измерения |
значения |
|
|
|
|
|
Размер рабочего стола |
мм |
360x1500 |
|
Расстояние от оси шпинделя до рабочей поверхности стола min/max |
мм |
170/630 |
|
Т-образные пазы |
шт |
5 |
|
Ширина Т-образных пазов |
мм |
18 |
|
Расстояние между Т-образными пазами |
мм |
63 |
|
Поворот стола влево и вправо |
град |
45 |
|
Продольный ход стола при ручной подаче |
мм |
1150 |
|
Продольный ход стола |
мм |
1130 |
|
Поперечный ход стола при ручной подаче |
мм |
360 |
|
Поперечный ход стола |
мм |
340 |
|
Вертикальный ход стола при ручной подаче |
мм |
460 |
|
Вертикальный ход |
мм |
440 |
|
Подачи стола |
|
безстепунчатое |
|
Бесступенчатые подачи |
||
|
Диапазон подач, X,Y/Z |
мм/мин |
10-1000 / 4-416 |
|
Диапазон ускоренных подач, X,Y /Z |
мм/мин |
2500 / 1040 |
|
Шпиндель |
||
|
Передний конец шпинделя |
ISO |
50 |
|
Оборотные ступени шпинделя |
шт |
12 |
|
Диапазон оборотов шпиднеля |
Мин-1 |
45-2000 |
|
Фрезерная головка |
||
|
Вращение вертикальной фрезерной головки |
град |
360 |
|
Вращение универсальной фрезерной головки относительно 2-x осей (доп. оборудвание) |
град |
360 |
|
Привод |
||
|
Мощность двигателя |
кВт |
4 |
|
Мощность двигателя подачи |
кВт |
2.2 |
|
Габаритные размеры |
||
|
Вес |
кг |
3150 |
|
Длина (А) |
мм |
2755 |
|
Высота(B) |
мм |
2000 |
|
Длина станка с выдвинутом вперед хоботм (C) |
мм |
2775 |
|
(D) |
мм |
1230 |
|
Ширина (Е) |
мм |
3390 |
Стандартная комплектация
Вертикальная фрезерная головка
Автоматическая система смазки
Охладительная система
Рабочее освещение
Электрооборудование 400V 50Hz
Комплект инструментов
Защита рабочего пространства.
