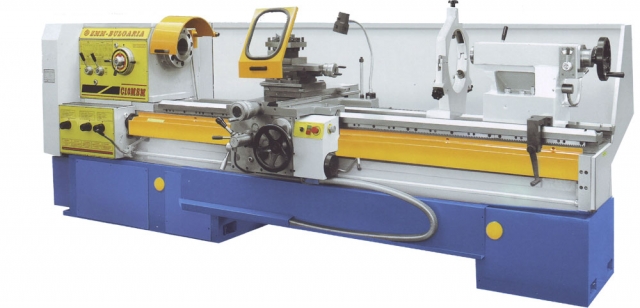

C10MS
Производитель:
Mashstroy Jsc
Таблица характеристик станка C10MS
| Наименование параметра | ед. измерения | значения |
|---|---|---|
| Высота центров | мм | 320 |
| Диаметр обработки над станиной | мм | 630 |
| Диаметр обработки над суппортом | мм | 385 |
| Диаметр обработки в выемке в станине | мм | 820 |
| Ширина направляющих | мм | 520 |
| Расстояние между центрами | мм | 1000, 1500, 2000, 3000, 4000, 5000, 6000 |
| Прутковый материал | мм | 100 |
| Шпиндель | ||
| Передний конец DIN 55027 | № | 11 |
| Диаметр отверстия в шпинделе | мм | 103 |
| Внутренний конус шпинделя | метрич. | 120 |
| Подачи | ||
| Количество подач | шт | 76 |
| Диапазон продольных подач | мм/об. | 0,055 - 19,9445 |
| Диапазон поперечных подач | мм/об. | 0,028 - 10,017 |
| Резцедержатель | ||
| Размер резца | мм | 40х40 |
| Резьбы | ||
| Количество резьб | шт | 64 |
| Метрические | мм | 0,5-180 |
| Дюймовые | Tpi | 0,16-60 |
| Модульные | М | 0,125-45 |
| Диаметральные | вит/дюйм | 0,7-240 |
| Суппорт | ||
| Ход поперечных салазок | мм | 420 |
| Ход верхних салазок | мм | 145 |
| Задняя бабка | ||
| Диаметр пиноли | мм | 105 |
| Конус задней бабки | КМ | 6 |
| Ход пиноли | мм | 200 |
| Привод | ||
| Число скоростей главного привода | шт | 18 |
| Диапазон оборотов | об/мин | 8-1250 |
| Мощность двигателя | кВт | 11, 15 |
| Мощность двигателя быстрого хода | кВт | 0,37 |
| Мощность насоса охлаждения | кВт | 0,18 |
| Вес | ||
| Для РМЦ 1000 | кг | 3910 |
| Для РМЦ 1500 | кг | 4160 |
| Для РМЦ 2000 | кг | 4410 |
| Для РМЦ 3000 | кг | 5240 |
| Для РМЦ 4000 | кг | 5750 |
| Для РМЦ 5000 | кг | 6480 |
| Для РМЦ 6000 | кг | 6990 |
| Габаритные размеры | ||
| Длина для РМЦ 1000, 1500, 2000, 3000, 4000, 5000, 6000 | мм | 3450, 3950, 4450, 5450, 6450, 7450, 8450 |
| Ширина | мм | 1450 |
| Высота | мм | 1485 |
Стандартная комплектация
Главный двигатель 11кВт, Электро оборудование, Охладительная система с помпой, Освещение, Быстрый ход, ГАП, Монолитная станина, Фланец 315мм, Задний щит по длине станка, Защита 3-х кулачкового патрона, Защита резцедержателя, Зубо-ременная передача, Комплект ремней, Сменная зуб. колесо, Болты и подставки для нивелирования, Упорный центр шпинделя, Переходная втулка шпинделя, 4-х позиционный резцедержатель, Быстрозатягивающаяся задняя бабка, Редуктор пиноли задней бабки, Электродинамический тормоз, Ящик для принадлежностей, Упакован на поддоне накрытый полиэтиленом, Руководство на русском языке.
