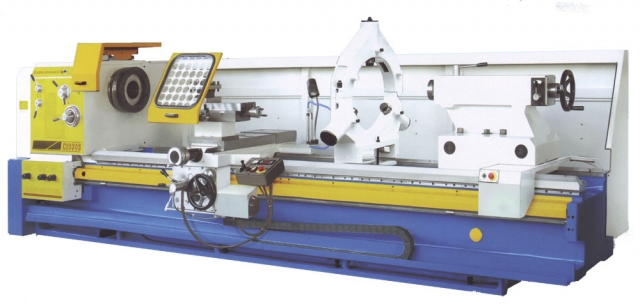

C1300TS
Главная » Продукты » Токарные станки » Универсальные токарные станки с бесступенчатым регулированием скорости » C1300TS
Производитель:
Mashstroy Jsc
Таблица характеристик станка C1300TS
| Наименование параметра | ед. измерения | значения |
|---|---|---|
| Высота центров | мм | 650 |
| Диаметр обработки над станиной | мм | 1300 |
| Диаметр обработки над суппортом | мм | 940 |
| Диаметр обработки в выемке в станине | мм | 1520 |
| Ширина направляющих | мм | 750 |
| Расстояние между центрами | мм | 1500, 2250, 3000, 3750, 4500, 5250, 6000, 7000, 8000 |
| Прутковый материал | мм | 150 |
| Шпиндель | ||
| Передний конец DIN 55027 | № | 15 |
| Диаметр отверстия в шпинделе | мм | 152 |
| Внутренний конус шпинделя | метрич. | 160 |
| Подачи | ||
| Количество подач | шт | 96 |
| Диапазон продольных подач | мм/об. | 0,055 - 13,3 |
| Диапазон поперечных подач | мм/об. | 0,02 - 4,45 |
| Резцедержатель | ||
| Размер резца | мм | 40х40 |
| Резьбы | ||
| Количество резьб | шт | 96 |
| Метрические | мм | 0,5-120 |
| Дюймовые | Tpi | 0,47-60 |
| Модульные | М | 0,125-30 |
| Диаметральные | вит/дюйм | 1-240 |
| Суппорт | ||
| Ход поперечных салазок | мм | 585 |
| Ход верхних салазок | мм | 300 |
| Задняя бабка | ||
| Диаметр пиноли | мм | 145 |
| Конус задней бабки | КМ | 6 |
| Ход пиноли | мм | 300 |
| Привод | ||
| Число скоростей главного привода | шт | 4 |
| Диапазон оборотов | об/мин | 3,5-1000 |
| Мощность двигателя | кВт | 30 |
| Мощность двигателя быстрого хода | кВт | 1,1 |
| Мощность двигателя пиноли | кВт | 0,75 |
| Мощность насоса охлаждения | кВт | 0,18 |
Стандартная комплектация
Главный двигатель 30кВт с частотным инвертором Schneider - 400V, 3 фазы 50/60 Hz, Электро оборудование, Система охлаждения с помпой, Освещение, Быстрый ход, ГАП, Монолитная станина, Фланец 500 мм, Задний щит по длине станка, Защита патрона, Защита резцедержателя, Зубо-ременная передача, Комплект ремней, Сменная зуб. шестерня, Болты и подставки для нивелирования, Упорный центр шпинделя, Переходная втулка шпинделя, 4-х позиционный резцедержатель, Редуктор пиноли задней бабки, Ящик для принадлежностей, Авт. подача по верхним салазкам, Упакован на поддоне накрытый полиэтиленом, Руководство на русском языке, Задняя бабка с зл. Двигателем.
