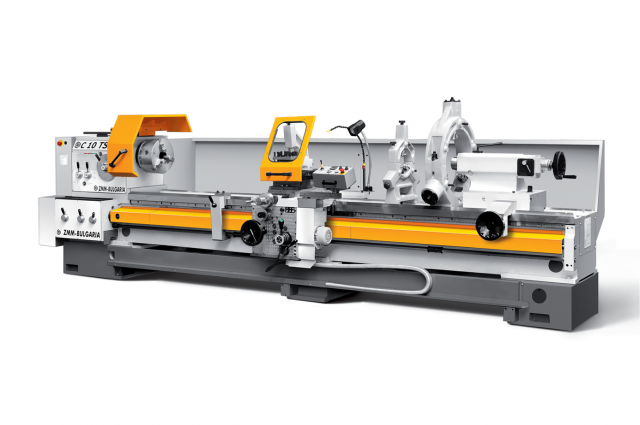

C10TS
Главная » Продукты » Токарные станки » Универсальные токарные станки с бесступенчатым регулированием скорости » C10TS
Производитель:
ЗММ БОЛГАРИЯ ХОЛДИНГ АО
Таблица характеристик станка C10TS
| Наименование параметра | ед. измерения | значения |
|---|---|---|
| Высота центров | мм | 330 |
| Диаметр обработки над станиной | мм | 660 |
| Диаметр обработки над суппортом | мм | 420 |
| Диаметр обработки в выемке в станине | мм | 850 |
| Ширина направляющих | мм | 560 |
| Расстояние между центрами | мм | 1500, 2000, 3000, 4000, 5000, 6000 |
| Прутковый материал | мм | |
| Шпиндель | ||
| Передний конец DIN 55027 | № | 11 |
| Диаметр отверстия в шпинделе | мм | 103 |
| Внутренний конус шпинделя | метрич. | 120 |
| Подачи | ||
| Количество подач | шт | 150 |
| Диапазон продольных подач | мм/об. | 0,039 - 18 |
| Диапазон поперечных подач | мм/об. | 0,02 - 9 |
| Резцедержатель | ||
| Размер резца | мм | |
| Резьбы | ||
| Количество резьб | шт | 76 |
| Метрические | мм | 0,5-180 |
| Дюймовые | Tpi | 0,16-60 |
| Модульные | М | 0,125-45 |
| Диаметральные | вит/дюйм | 0,6-240 |
| Суппорт | ||
| Ход поперечных салазок | мм | 410 |
| Ход верхних салазок | мм | 150 |
| Задняя бабка | ||
| Диаметр пиноли | мм | 105 |
| Конус задней бабки | КМ | 6 |
| Ход пиноли | мм | 225 |
| Привод | ||
| Число диапазонов главного привода | шт | 3 |
| Диапазон оборотов | об/мин | 9-55; 37-220; 220-1320 |
| Мощность двигателя | кВт | 15 |
| Мощность двигателя быстрого хода | кВт | |
| Мощность насоса охлаждения | кВт | |
| Вес | ||
| Для РМЦ 1000 | кг | |
| Для РМЦ 1500 | кг | |
| Для РМЦ 2000 | кг | 4170 |
| Для РМЦ 3000 | кг | |
| Для РМЦ 4000 | кг | |
| Для РМЦ 5000 | кг | |
| Для РМЦ 6000 | кг | |
| Габаритные размеры | ||
| Длина для РМЦ 1000, 1500, 2000, 3000, 4000, 5000, 6000 | мм | |
| Ширина | мм | |
| Высота | мм | |
Стандартная комплектация
Главный двигатель 15кВт с частотным инвертором Schneider - 400V, 3 фазы 50/60 Hz, Электро оборудование, Система охлаждения с помпой, Освещение, Быстрый ход, ГАП, Монолитная станина, Фланец 315мм, Задний щит по длине станка, Защита патрона, Защита резцедержателя, Зубо-ременная передача, Комплект ремней, Сменная зуб. шестерня, Болты и подставки для нивелирования, Упорный центр шпинделя, Переходная втулка шпинделя, 4-х позиционный резцедержатель, Редуктор пиноли задней бабки, Ящик для принадлежностей, Упакован на поддоне, накрытый полиэтиленом, Руководство на русском языке.
