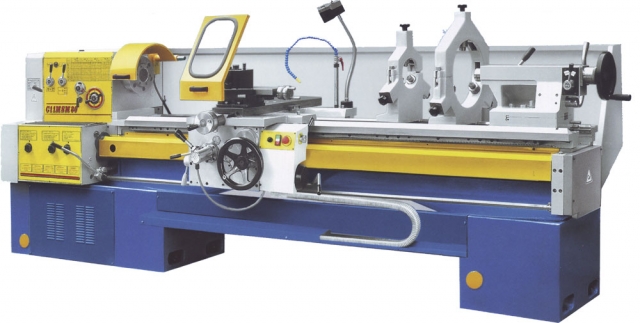

C11MSM103

Главная » Продукты » Токарные станки » Универсальные токарные станки » C11MSM103

Производитель:

ЗММ БОЛГАРИЯ ХОЛДИНГ АО

Запрос предложения

Аналог C11MSM103 с ТВ530 можете увидеть здесь

Таблица характеристик станка C11MSM103

Наименование параметра	ед. измерения	значения
Высота центров	мм	300
Диаметр обработки над станиной	мм	605
Диаметр обработки над суппортом	мм	390
Диаметр обработки в выемке в станине	мм	790
Ширина направляющих	мм	400
Расстояние между центрами	мм	1000, 1500, 2000, 3000, 4000, 5000
Прутковый материал	мм	100
Шпиндель
Передний конец DIN 55027	№	11
Диаметр отверстия в шпинделе	мм	103
Внутренний конус шпинделя	метрич.	120
Подачи
Количество подач	шт	72
Диапазон продольных подач	мм/об.	0,03 - 13,3
Диапазон поперечных подач	мм/об.	0,01 - 6,68
Резцедержатель
Размер резца	мм	25х25
Резьбы
Количество резьб	шт	72
Метрические	мм	0,25-120
Дюймовые	Tpi	0,25-120
Модульные	М	0,062-30
Диаметральные	вит/дюйм	1-480
Суппорт
Ход поперечных салазок	мм	360
Ход верхних салазок	мм	135
Задняя бабка
Диаметр пиноли	мм	90
Конус задней бабки	КМ	5
Ход пиноли	мм	200
Привод
Число скоростей главного привода	шт	16
Диапазон оборотов	об/мин	8-1400
Мощность двигателя	кВт	7,5, 11
Мощность двигателя быстрого хода	кВт	0,37
Мощность насоса охлаждения	кВт	0,18
Вес
Для РМЦ 1000	кг	2980
Для РМЦ 1500	кг	3060
Для РМЦ 2000	кг	3140
Для РМЦ 3000	кг	3910
Для РМЦ 4000	кг	4680
Для РМЦ 5000	кг	4840
Габаритные размеры
Длина для РМЦ 1000, 1500, 2000, 3000, 4000, 5000	мм	2650, 3150, 3650, 4650, 5650, 6650
Ширина	мм	1425
Высота	мм	1290

Стандартная комплектация

Главный двигатель 7,5кВт, Электро оборудование, Охладительная система с помпой, Освещение, Быстрый ход, ГАП, Монолитная станина, Фланец 315мм, Задний щит по длине станка, Защита 3-х кулачкового патрона, Защита резцедержателя, Зубо-ременная передача, Комплект ремней, Сменная зуб. шестерня, Болты и подставки для нивелирования, Упорный центр шпинделя, Переходная втулка шпинделя, 4-х позиционный резцедержатель, Быстрозатягивающаяся задняя бабка, Редуктор пиноли задней бабки, Электродинамический тормоз, Ящик для принадлежностей, Упакован на поддоне накрытый полиэтиленом, Руководство на русском языке.
