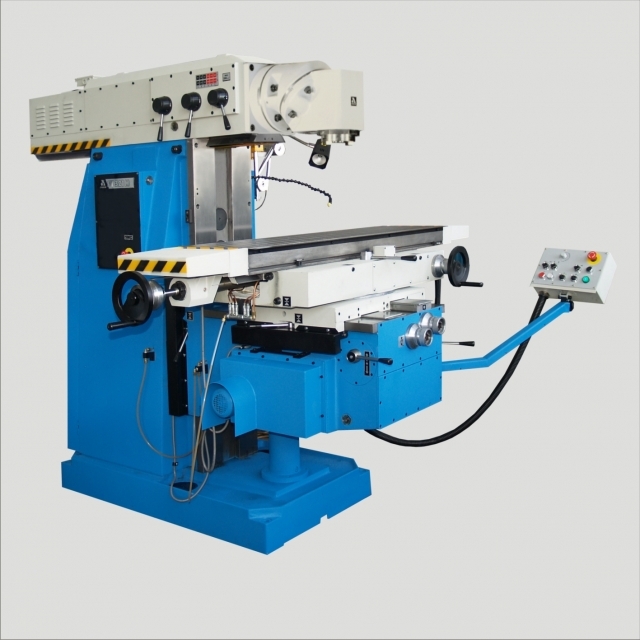

FV 251 M аналог с МРФ-3
Производитель:
Арсенал АД
|
Наименование на параметра |
ед. измерения |
FV 251M |
МРФ-3 |
|
|
|
|
|
|
Размер рабочего стола |
мм |
250x1120 |
320x900 |
|
Расстояние от оси шпинделя до рабочей поверхности стола min/max |
мм |
170/580 |
|
|
Т-образные пазы |
шт |
3 | 3 |
|
Ширина Т-образных пазов |
мм |
14 |
14 |
|
Расстояние между Т-образными пазами |
мм |
55 |
80 |
|
Поворот стола влево и вправо |
град |
45 |
|
|
Продольный ход стола при ручной подаче |
мм |
820 |
|
|
Продольный ход стола |
мм |
800 |
500 |
|
Поперечный ход стола при ручной подаче |
мм |
280 |
|
|
Поперечный ход стола |
мм |
260 |
250 |
|
Вертикальный ход стола при ручной подаче |
мм |
410 |
|
|
Вертикальный ход |
мм |
390 | 300 |
|
Подачи стола |
|
безстепунчатое | |
|
Бесступенчатые подачи |
|||
|
Диапазон подач, X,Y/Z |
мм/мин |
10-1000 / 4-416 |
|
|
Диапазон ускоренных подач, X,Y /Z |
мм/мин |
2500 / 1040 |
|
|
Шпиндель |
|||
|
Передний конец шпинделя |
ISO |
40 |
|
|
Оборотные ступени шпинделя |
шт |
12 |
|
|
Диапазон оборотов шпиднеля |
Мин-1 |
45-2000 |
205-2380 |
|
Фрезерная головка |
|||
|
Вращение вертикальной фрезерной головки |
град |
360 |
|
|
Вращение универсальной фрезерной головки относительно 2-x осей (доп. оборудвание) |
град |
360 |
|
|
Привод |
|||
|
Мощность двигателя |
кВт | 4 | |
|
Мощность двигателя подачи |
кВт | 1.5 | 1.5 |
|
Габаритные размеры |
|||
| Вес | кг | 2300 | 1200 |
| Длина (A) | мм | 2500 | 1700 |
| Высота(B) | мм | 1856 | 1818 |
| Длина станка с выдвинутом вперед хоботом (C) | мм | 2620 | |
| (D) | мм | 1145 | |
| Ширина (Е) | мм | 2610 | 1060 |
Станок МРФ-3 произведен в з-д им. Орджоникидзе, Москва
