Наименование на параметра |
ед. измерения |

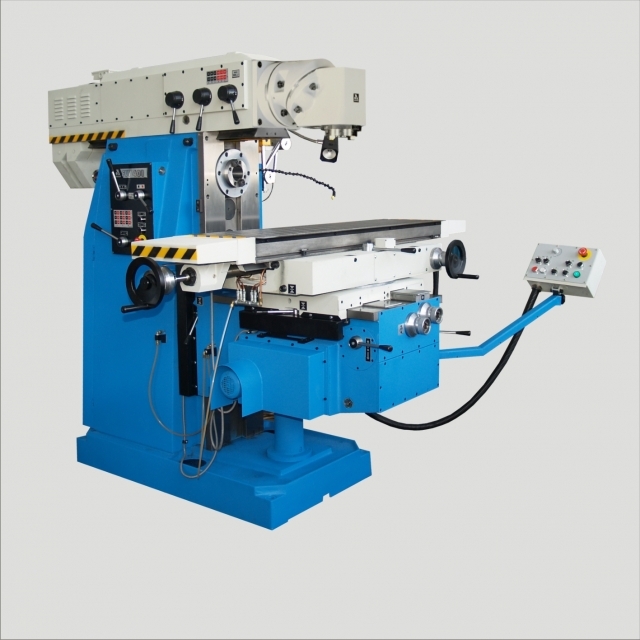

FUV 321M |
OMM67 |
|
|
|
|
Размер рабочего стола |
мм |
320x1350 |
320x1250 |
Расстояние от оси вертикального шпинделя до рабочей поверхности стола min/max |
мм |
170/630 |
30/430 |
Расстояние от оси горизонтального шпинделя до рабочей поверхности стола max |
мм |
490 |
515 |
Т-образные пазы |
шт |
3 | 5 |
Ширина Т-образных пазов |
мм |
18 |
14 |
Расстояние между Т-образными пазами |
мм |
63 |
63 |
Поворот стола влево и вправо |
град |
45 |
|
Продольный ход стола при ручной подаче |
мм |
1000 |
|
Продольный ход стола |
мм |
980 |
800 |
Поперечный ход стола при ручной подаче |
мм |
360 |
|
Поперечный ход стола |
мм |
340 |
320 |
Вертикальный ход стола при ручной подаче |
мм |
460 |
|
Вертикальный ход |
мм |
440 | 400 |
Подачи стола |
|
безстепунчатое | |
Бесступенчатые подачи |
|||
Диапазон подач, X,Y/Z |
мм/мин |
10-1000 / 4-416 |
12-630 |
Диапазон ускоренных подач, X,Y /Z |
мм/мин |
2500 / 1040 |
1000 |
Вертикальный шпиндель |
|||
Передний конец вертикального шпинделя |
ISO |
50 |
|
Оборотные ступени вертикального шпинделя |
шт |
12 |
|
Диапазон оборотов вертикального шпиднеля |
Мин-1 |
45-2000 |
|
Горизонтальный шпиндель |
|||
Передний конец горизонтального шпинделя |
ISO |
50 |
|
Оборотные ступени горизонтального шпинделя |
шт |
18 |
|
Диапазон оборотов горизонтального шпиднеля |
Мин-1 |
32-1600 |
|
Диапазон оборотов горизонтального шпиднеля, специальное исполнение |
Мин-1 |
40-2000 |
|
Фрезерная головка |
|||
Вращение вертикальной фрезерной головки |
град |
360 |
|
Вращение универсальной фрезерной головки относительно 2-x осей (доп. оборудвание) |
град |
360 |
|
Привод |
|||
Мощность двигателя вертикального шпинделя |
кВт | 4 | |
Мощность двигателя горизонтального шпинделя |
кВт | 7.5 | |
Мощность двигателя подачи |
кВт | 2.2 | |
Габаритные размеры |
|||
Вес | кг | 3500 | 1800 |
Длина (A) | мм | 2755 | |
Высота(B) | мм | 2000 | |
Ширина (Е) | мм | 3090 |

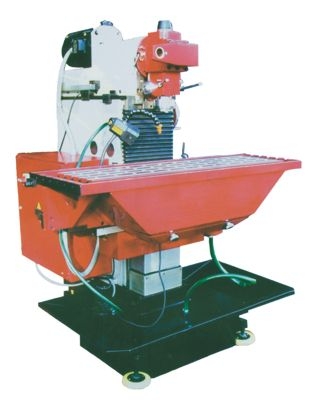

Станок ОММ67 произведен в Одесском заводе МИКРОН
