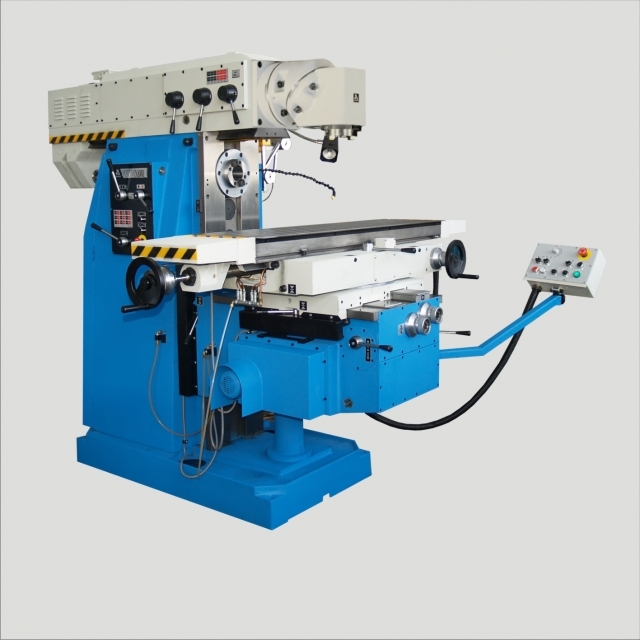

FUV 251M аналог с 6М81Ш
Производитель:
Арсенал АД
|
Наименование на параметра |
ед. измерения |
FUV 251M |
6М81Ш |
|
|
|
|
|
|
Размер рабочего стола |
мм |
250x1120 |
250x1000 |
|
Расстояние от оси вертикального шпинделя до рабочей поверхности стола min/max |
мм |
205/615 |
|
|
Расстояние от оси горизонтального шпинделя до рабочей поверхности стола max |
мм |
30/440 |
|
|
Т-образные пазы |
шт |
3 | |
|
Ширина Т-образных пазов |
мм |
14 |
|
|
Расстояние между Т-образными пазами |
мм |
50 |
|
|
Поворот стола влево и вправо |
град |
45 |
|
|
Продольный ход стола при ручной подаче |
мм |
820 |
|
|
Продольный ход стола |
мм |
800 |
710 |
|
Поперечный ход стола при ручной подаче |
мм |
280 |
|
|
Поперечный ход стола |
мм |
260 |
250 |
|
Вертикальный ход стола при ручной подаче |
мм |
410 |
|
|
Вертикальный ход |
мм |
390 | 400 |
|
Подачи стола |
шт |
18 | |
|
Бесступенчатые подачи |
|||
|
Диапазон подач, X,Y/Z |
мм/мин |
12.5-630 / 5.2-262 |
10-3000 / 10-1000 |
|
Диапазон ускоренных подач, X,Y /Z |
мм/мин |
2500 / 1040 |
|
|
Вертикальный шпиндель |
|||
|
Передний конец вертикального шпинделя |
ISO |
40 |
40 |
|
Оборотные ступени вертикального шпинделя |
шт |
12 |
|
|
Диапазон оборотов вертикального шпиднеля |
Мин-1 |
45-2000 |
|
|
Горизонтальный шпиндель |
|||
|
Передний конец горизонтального шпинделя |
ISO |
40 |
|
|
Оборотные ступени горизонтального шпинделя |
шт |
18 |
21 |
|
Диапазон оборотов горизонтального шпиднеля |
Мин-1 |
40-2000 |
16-1600 |
|
Диапазон оборотов горизонтального шпиднеля, специальное исполнение |
Мин-1 |
32-1600 |
31.5-1400 |
|
Фрезерная головка |
|||
|
Вращение вертикальной фрезерной головки |
град |
360 |
|
|
Вращение универсальной фрезерной головки относительно 2-x осей (доп. оборудвание) |
град |
360 |
|
|
Привод |
|||
|
Мощность двигателя вертикального шпинделя |
кВт | 4 | 2.2 |
|
Мощность двигателя горизонтального шпинделя |
кВт | 4 | 5.5 |
|
Мощность двигателя подачи |
кВт | 1.5 | 2.2 |
|
Габаритные размеры |
|||
| Вес | кг | 2575 | 2500 |
| Длина (A) | мм | 1700 | 2135 |
| Высота(B) | мм | 1855 | 2015 |
| Ширина (Е) | мм | 1920 | 1725 |

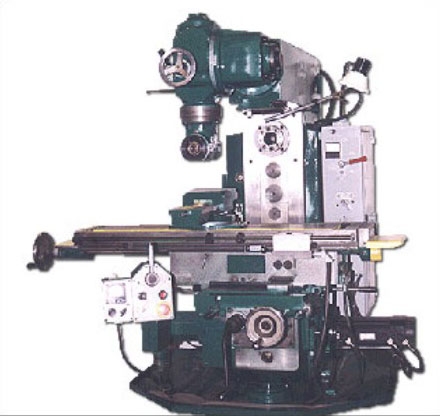

Станок 6М81Ш произведен в Дмитровском заводе фрезерных станков
