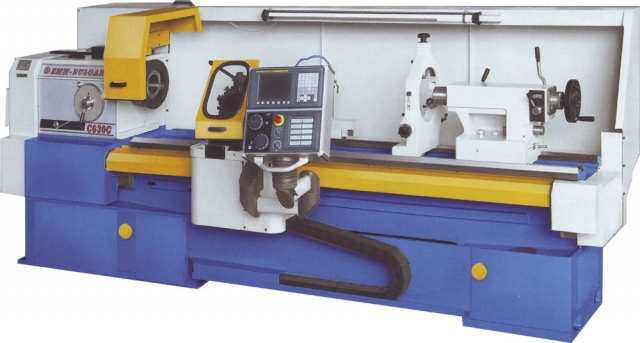

C830C
Производитель:
ЗММ БОЛГАРИЯ ХОЛДИНГ АО
Таблица характеристик станка C830C
| Наименование параметра | ед. измерения | значения |
|---|---|---|
| Высота центров | мм | 420 |
| Диаметр обработки над станиной | мм | 830 |
| Диаметр обработки над суппортом | мм | 585 |
| Ширина направляющих | мм | 520 |
| Расстояние между центрами | мм | 1000, 1500, 2000, 3000, 4000 |
| Прутковый материал | мм | 100, 130, 150 |
| Шпиндель | ||
| Передний конец DIN 55027 | № | 11 |
| Диаметр отверстия в шпинделе | мм | 103, 132, 152 |
| Внутренний конус шпинделя | метрич. | 120 |
| Быстросменный резцедержатель | ||
| Размер резца | мм | 40х40 |
| Суппорт | ||
| Ход поперечных салазок | мм | 420 |
| Ход верхних салазок | мм | 145 |
| Задняя бабка | ||
| Диаметр пиноли | мм | 105 |
| Конус задней бабки | КМ | 6 |
| Ход пиноли | мм | 200 |
| Привод | ||
| Число скоростей главного привода | шт | 3 |
| Диапазон оборотов | об/мин | 8-2000 |
| Мощность двигателя | кВт | 15, 18,5 |
| Система ЧПУ на выбор | - | Fanuc 0i Mate T, Fagor 8055ТС, Siemens 802 Dsl |
| Вес | ||
| Для РМЦ 2000 | кг | 4250 |
| Габаритные размеры | ||
| Длина для РМЦ 1000, 1500, 2000, 3000, 4000 | мм | 3150, 3650, 4150, 5150, 6150 |
| Ширина | мм | 1600 |
| Высота | мм | 1800 |
Стандартная комплектация
3-х диапазонная механическая коробка скоростей, Главный двигатель 15кВт с инвертором частоты Siemens/Schneider - 400V, 3 фазы, 50/60 Hz, Двигатель продольной и поперечной подачи марки как и ЧПУ, Система ЧПУ на выбор, Шарико -винтовые пары на поперечных и продольных осях, Электрооборудование, Мобильная панель управления, Охлаждающая система с помпой, Смазочная система, Освещение, Монолитная станина, Защита по всей длине станка, Фланец, Защита трехкулачкового патрона, V-ремни, Комплект для нивелирования, Упорный центр шпинделя, Переходная втулка шпинделя. Упорный центр задней бабки, Переходная втулка задней бабки, Быстросменный резцедержатель с инструментальным держателем TGA R350, Задняя бабка приводимая редуктором, Инструментальный ящик, Упаковка - поддон накрытый полиэтиленом, Руководство по эксплуатации на русском языке.
